Ở phần 1, mỗi điểm trên bề mặt có một thời điểm biến mất t, lấy từ noise, nên vật tan lốm đốm khắp người cùng lúc. Nhìn thì đẹp, nhưng không kể được gì. Trong game, cách một vật biến mất thường phải nói lên lý do nó biến mất:
- Nhân vật dịch chuyển thì tan từ chân lên đầu, như bị một luồng sáng quét qua.
- Quái trúng phép thì cháy loang ra từ đúng chỗ bị bắn.
- Vật bị hút năng lượng thì co dần từ ngoài vào tâm.
Cả ba chỉ khác nhau ở chỗ t lấy từ đâu. Phần cắt, viền cháy, mặt trong và bóng đổ của phần 1 giữ nguyên, không sửa dòng nào.
Tải mã nguồn: vẫn là bill-dissolve-urp.zip của phần 1. Gói đã có sẵn mọi thứ trong bài này.
Bước 1: cộng độ cao với noise
Cách nghĩ ra đầu tiên cho kiểu tan từ chân lên: lấy độ cao của điểm, cộng thêm noise cho mép cắt lởm chởm.
float height = TransformObjectToWorld(input.restPositionOS).y;
half t = height + DissolveNoise(DissolveSpace(input.restPositionOS), input.restNormalOS) - _DissolveAmount;
clip(t);

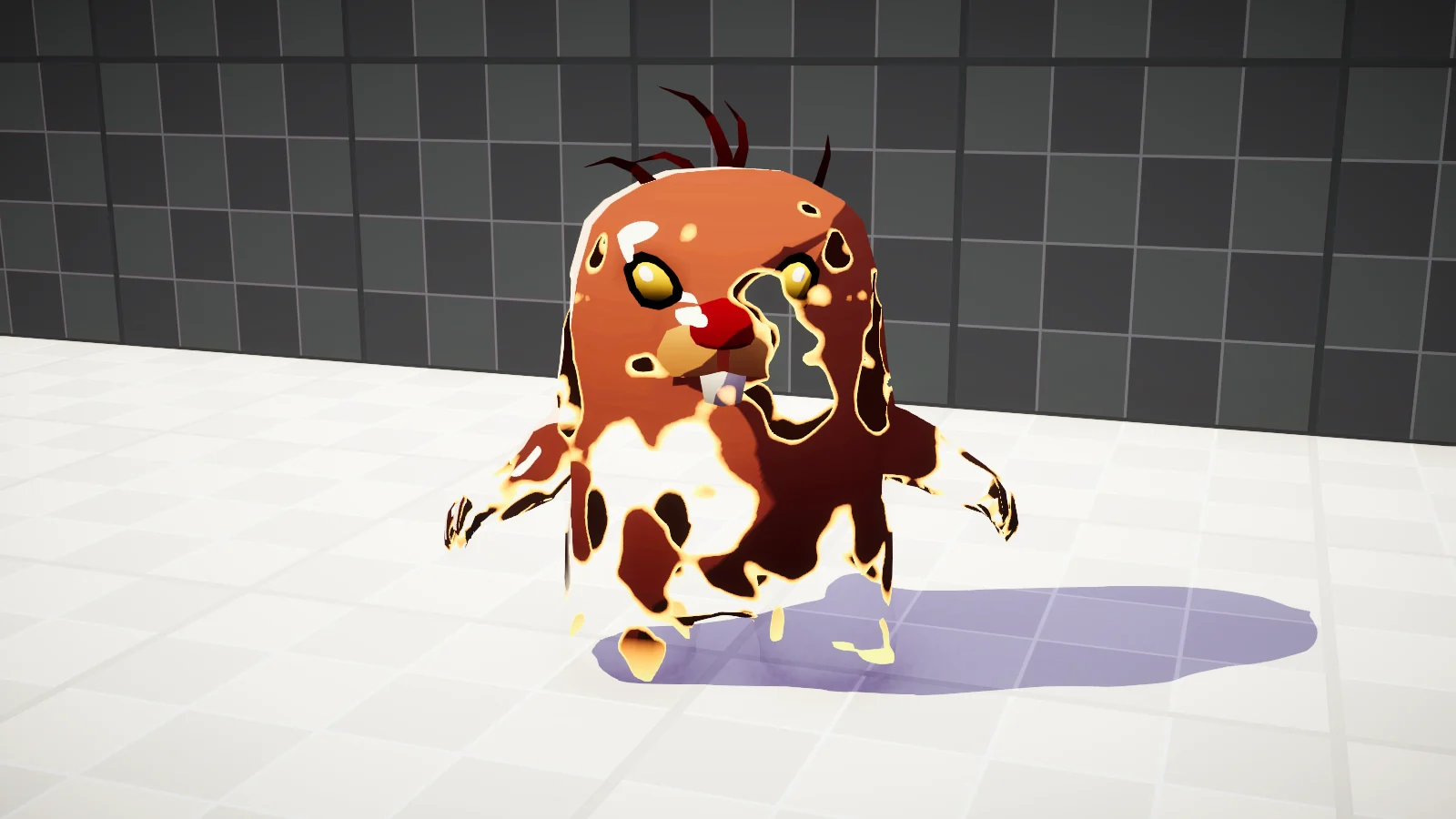

Kéo Amount lên 1:
Burrow cao khoảng 1.2 mét, noise sau khi remap chạy từ 0 tới 1. Cộng lại thì t trải từ 0 tới 2.2, trong khi thanh trượt chỉ tới 1. Nửa trên của Burrow không bao giờ biến mất.
Có người sửa bằng cách cho thanh trượt chạy tới 2.2. Được một lúc, cho tới khi áp shader lên một cái cây cao 5 mét, rồi phải tìm số mới. Chỗ sai nằm ở gốc: t phải luôn nằm trong khoảng 0 tới 1, bất kể vật cao bao nhiêu và noise mạnh hay yếu, thì Amount 0 tới 1 mới luôn có nghĩa "từ nguyên vẹn tới biến mất".
Bước 2: gradient từ 0 tới 1
Muốn độ cao chạy từ 0 tới 1 thì phải biết vật trải từ đâu tới đâu theo hướng đó. Gọi hai đầu là min và max, nằm trong _DissolveRange.x và _DissolveRange.y:
float along = dot(TransformObjectToWorld(positionOS), normalize(_DissolveDirection.xyz));
half shape = saturate((along - _DissolveRange.x) / max(_DissolveRange.y - _DissolveRange.x, 1e-4));
dot với hướng cho ra vị trí của điểm dọc theo hướng đó. Hướng (0, 1, 0) thì along chính là độ cao. Hướng (1, 0, 0) thì vật tan từ trái sang phải, như bị gạt đi. Trừ min rồi chia cho độ dài khoảng thì điểm thấp nhất ra 0, điểm cao nhất ra 1.
Mình tính gradient trong world space, khác với noise dùng object space. Noise phải dính vào vật để hoa văn không trượt. Còn hướng thì nên cố định trong thế giới: luồng dịch chuyển quét từ đất lên trời, kể cả khi nhân vật đang nằm hay đang nhào lộn.

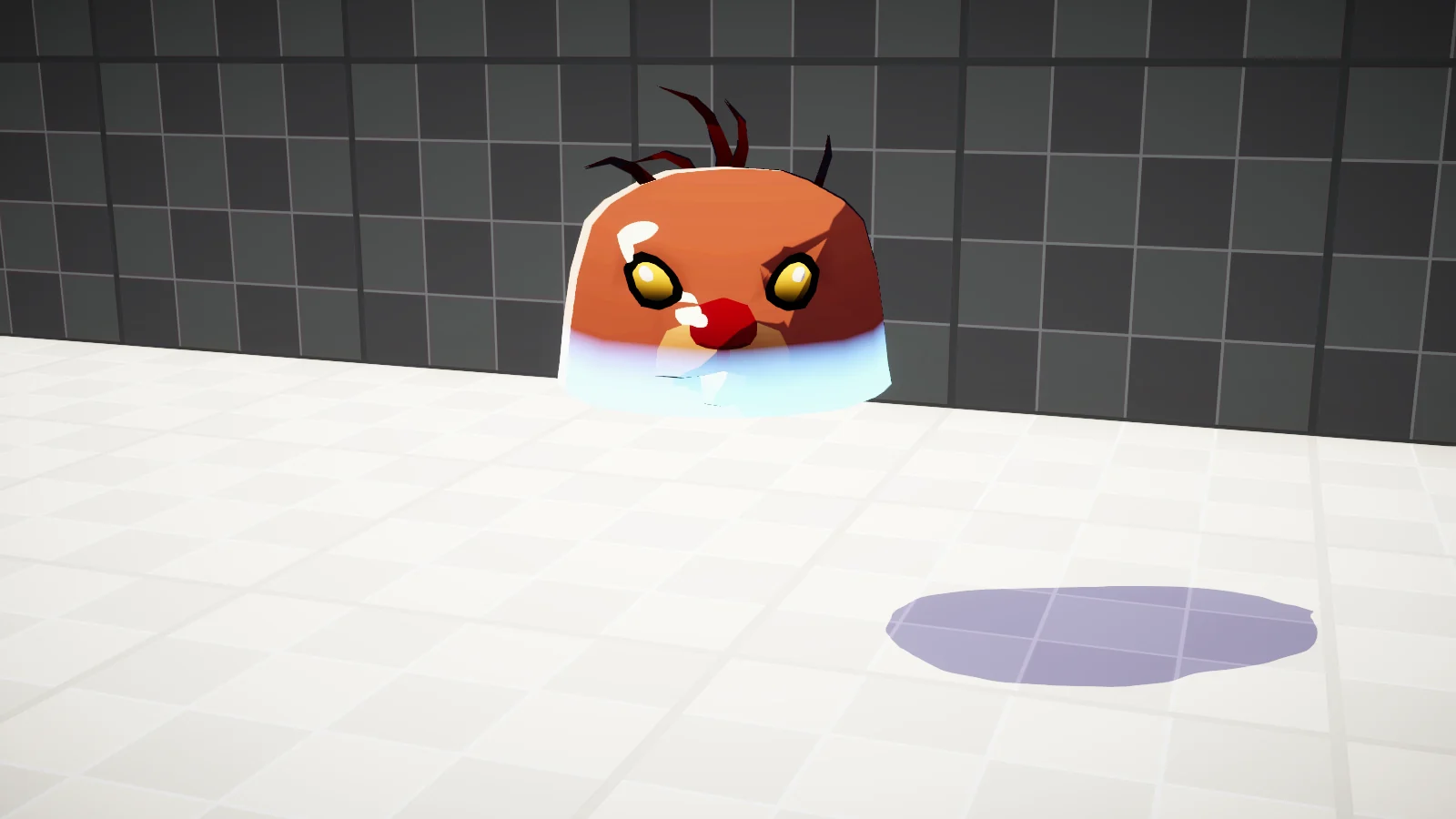

Tạm thời dùng gradient không có noise để xem nó chạy đúng chưa:
Gradient đúng, Burrow mất đúng nửa dưới ở Amount 0.5. Có thêm một chuyện đáng để ý: viền sáng giờ là một cái đai dày. _EdgeWidth tính theo đơn vị của t, mà t giờ là độ cao chia cho chiều cao vật, nên độ rộng 0.1 thành 10% chiều cao. Với noise thì t đổi nhanh trên bề mặt và viền mỏng; với gradient trơn thì t đổi chậm và viền dày. Sang bước sau, trộn noise vào thì viền mỏng lại.
Bước 3: trộn noise vào gradient
Bài breakdown dissolve của Cyanilux cộng gradient với noise rồi remap tổng về 0 tới 1. Cách đó đúng, nhưng mỗi lần đổi độ mạnh của noise lại phải tính lại khoảng remap. Mình dùng lerp:
return lerp(shape, noise, _NoiseStrength);
lerp giữa hai số cùng nằm trong khoảng 0 tới 1 thì kết quả cũng nằm trong khoảng đó, với mọi giá trị _NoiseStrength. Không cần remap lại, không có vùng chết trên thanh trượt. _NoiseStrength bằng 0 là gradient trơn, bằng 1 là noise thuần như phần 1, và mọi thứ ở giữa là pha trộn.

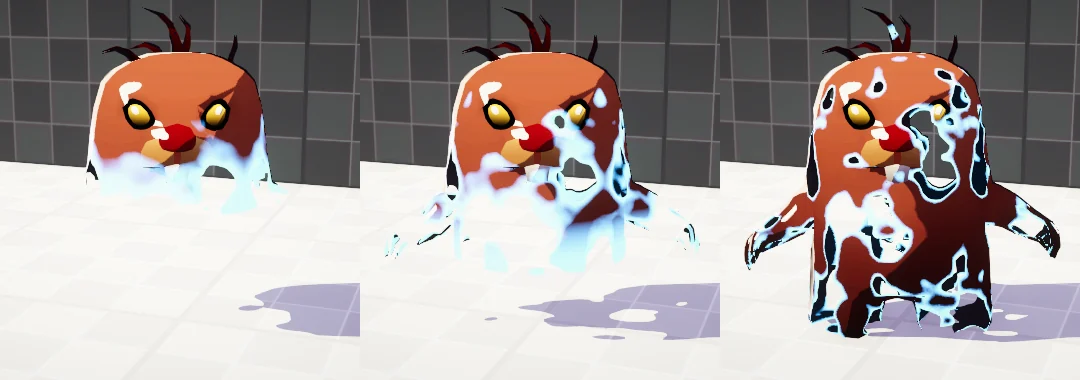

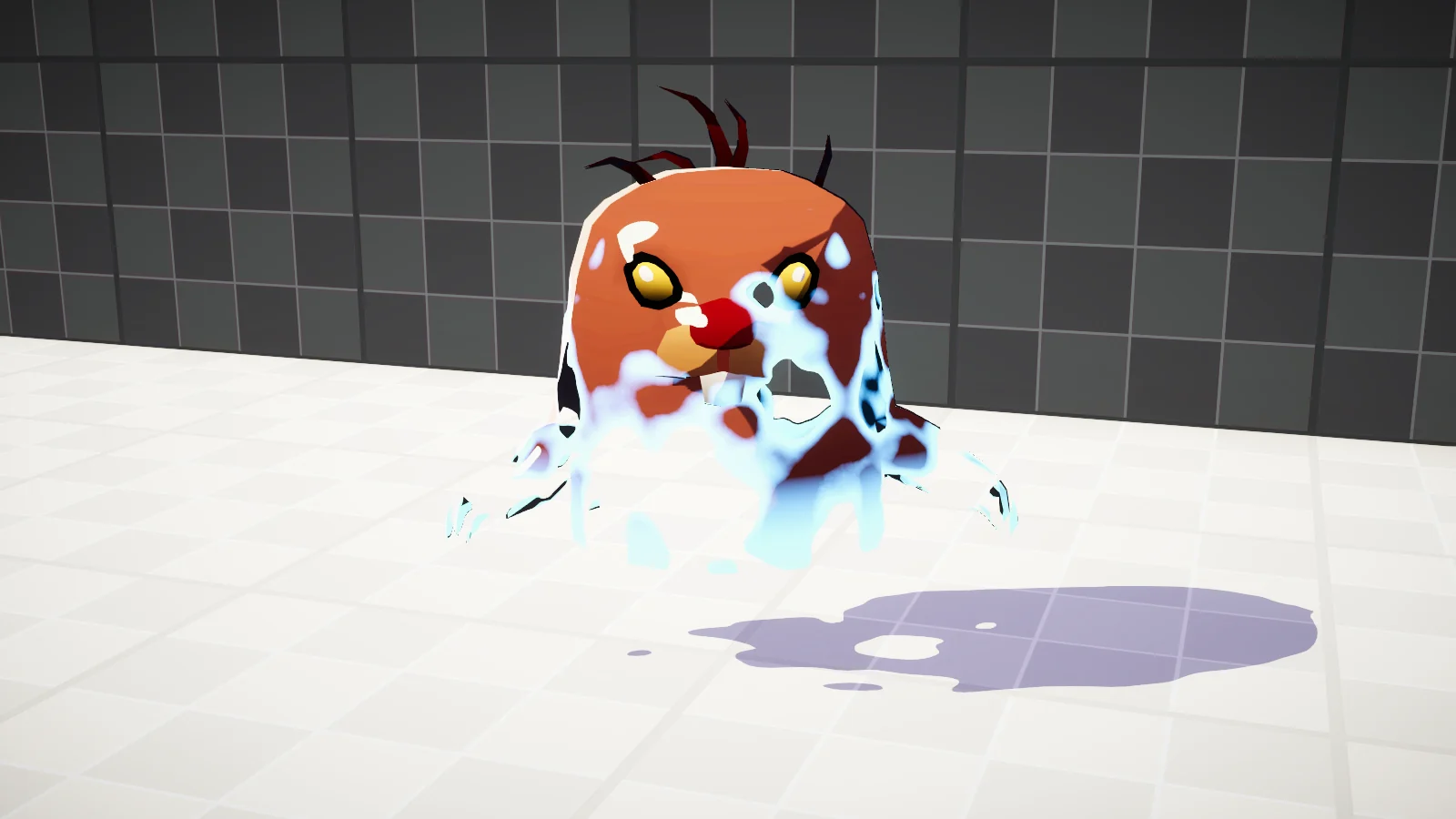

Mình để 0.3 cho kiểu dịch chuyển: vẫn đọc rõ là tan từ dưới lên, mép cắt đủ lởm chởm để không giống máy quét. Noise ở đây mạnh thì thành một đường biên rộng hơn, chứ không làm hướng biến mất.
Hàm DissolveTime của phần 1 giờ có đủ các nhánh:
Shaders/Dissolve/BillDissolveCore.hlsl
half DissolveTime(float3 positionOS, half3 normalOS)
{
float3 p = DissolveSpace(positionOS);
half noise = DissolveNoise(p, normalOS);
#if defined(_SHAPE_DIRECTION)
float along = dot(TransformObjectToWorld(positionOS), normalize(_DissolveDirection.xyz));
half shape = saturate((along - _DissolveRange.x) / max(_DissolveRange.y - _DissolveRange.x, 1e-4));
#elif defined(_SHAPE_SPHERE)
float3 positionWS = TransformObjectToWorld(positionOS);
half shape = saturate(distance(positionWS, _SphereCenter.xyz) / max(_SphereRadius, 1e-4));
shape = _SphereInvert > 0.5h ? 1.0h - shape : shape;
#else
half shape = noise;
#endif
return lerp(shape, noise, _NoiseStrength);
}

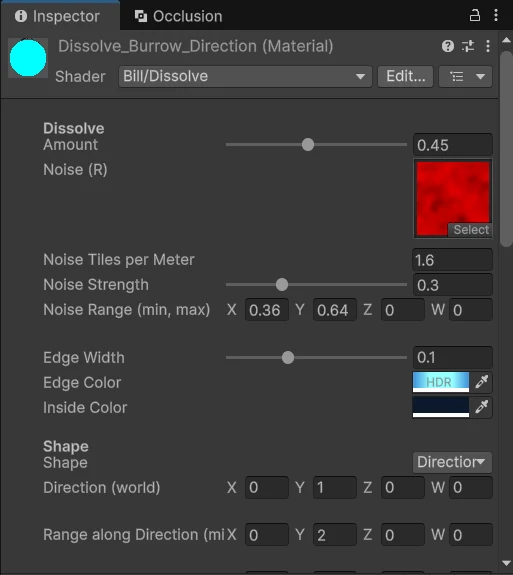

Hình dạng được chọn bằng keyword. Trong khối Properties:
[KeywordEnum(Noise, Direction, Sphere)] _Shape ("Shape", Float) = 0
và trong mọi pass:
#pragma shader_feature_local _SHAPE_NOISE _SHAPE_DIRECTION _SHAPE_SPHERE
KeywordEnum tạo một ô chọn trong Inspector và tự bật đúng keyword _SHAPE_ tương ứng. Dùng keyword thay vì if theo một số thực, vì mỗi material chỉ dùng một hình dạng, và Unity sẽ biên dịch riêng một bản shader không chứa code của hai nhánh kia. shader_feature (khác multi_compile) chỉ build những bản có material thật sự dùng, nên không phình build.
Một chỗ dễ quên: phải khai báo keyword ở mọi pass, kể cả ShadowCaster và DepthOnly. Pass nào thiếu thì pass đó luôn chạy nhánh noise, và bóng lại tan một kiểu, thân tan một kiểu.
Bước 4: đừng gõ khoảng bằng tay

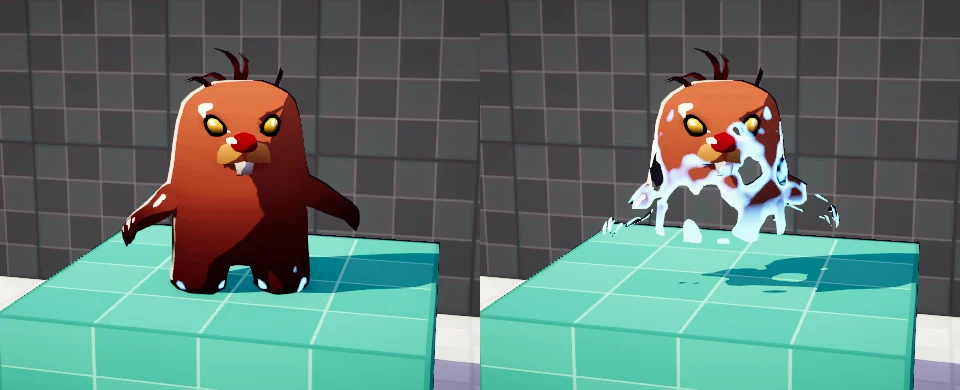

_DissolveRange là hai con số. Gõ tay vào material thì chạy được, với đúng một vật, ở đúng một chỗ. Đặt Burrow lên một cái thùng cao 0.8 mét là thấy:
Khoảng 0 tới 1.2 là của Burrow khi đứng dưới đất. Lên thùng thì Burrow trải từ 0.8 tới 2.0, gradient bị dồn về phía 1, và nửa đầu thanh trượt không làm gì. Gradient tính theo world space nên phải cập nhật theo vị trí thật của vật, mỗi frame.
Script DissolveShape lo việc đó. Cách đầu tiên mình viết là lấy Renderer.bounds, tức cái hộp bao quanh vật. Nó chạy đúng với hướng, nhưng với hình cầu (bước sau) thì hỏng: bán kính lấy tới góc xa nhất của hộp. Burrow dang hai tay nên cái hộp phần lớn là không khí, bán kính bị thổi phồng gần gấp đôi, và một nửa thanh trượt chạy qua chỗ không có gì. Nên script lấy mẫu vài trăm điểm từ chính mesh:
Scripts/DissolveShape.cs (trích)
public void Refit()
{
var points = new List<Vector3>();
var baked = new Mesh();
foreach (var r in renderers)
{
Vector3[] vertices;
Matrix4x4 toWorld;
if (r is SkinnedMeshRenderer skinned)
{
skinned.BakeMesh(baked, true);
vertices = baked.vertices;
toWorld = Matrix4x4.TRS(r.transform.position, r.transform.rotation, Vector3.one);
}
else if (r.TryGetComponent<MeshFilter>(out var filter) && filter.sharedMesh != null)
{
vertices = filter.sharedMesh.vertices;
toWorld = r.transform.localToWorldMatrix;
}
else continue;
int stride = Mathf.Max(1, vertices.Length / Mathf.Max(1, samplePoints / renderers.Length));
for (int i = 0; i < vertices.Length; i += stride)
points.Add(transform.InverseTransformPoint(toWorld.MultiplyPoint3x4(vertices[i])));
}
// ... hủy mesh tạm ...
localPoints = points.ToArray();
}
Nhân vật dùng SkinnedMeshRenderer, mesh gốc của nó ở tư thế T chứ không phải tư thế đang đứng. BakeMesh chụp lại mesh theo đúng tư thế hiện tại. Tham số true áp luôn tỷ lệ của vật, nên khi đổi sang world chỉ cần vị trí và hướng xoay.
Các điểm được lưu theo local space của chính object gắn script, chỉ tính một lần. Mỗi frame, LateUpdate đổi chúng sang world rồi tìm khoảng:
for (int i = 0; i < localPoints.Length; i++)
{
world[i] = transform.TransformPoint(localPoints[i]);
float along = Vector3.Dot(world[i], dir);
min = Mathf.Min(min, along);
max = Mathf.Max(max, along);
sum += world[i];
}
Vài trăm phép nhân ma trận mỗi frame là không đáng kể, và vật đi đâu, xoay thế nào, khoảng cũng theo tới đó. Giá trị được đẩy vào shader bằng MaterialPropertyBlock, như cách điều khiển Amount ở phần 1.
Script có [ExecuteAlways] để chạy cả trong Edit Mode, kéo thanh trượt trong Inspector là thấy ngay. Nếu tư thế thay đổi nhiều (một đòn tấn công vươn tay dài chẳng hạn), gọi Refit() trước khi bắt đầu tan. Với các tư thế đứng yên thì chụp một lần là đủ.

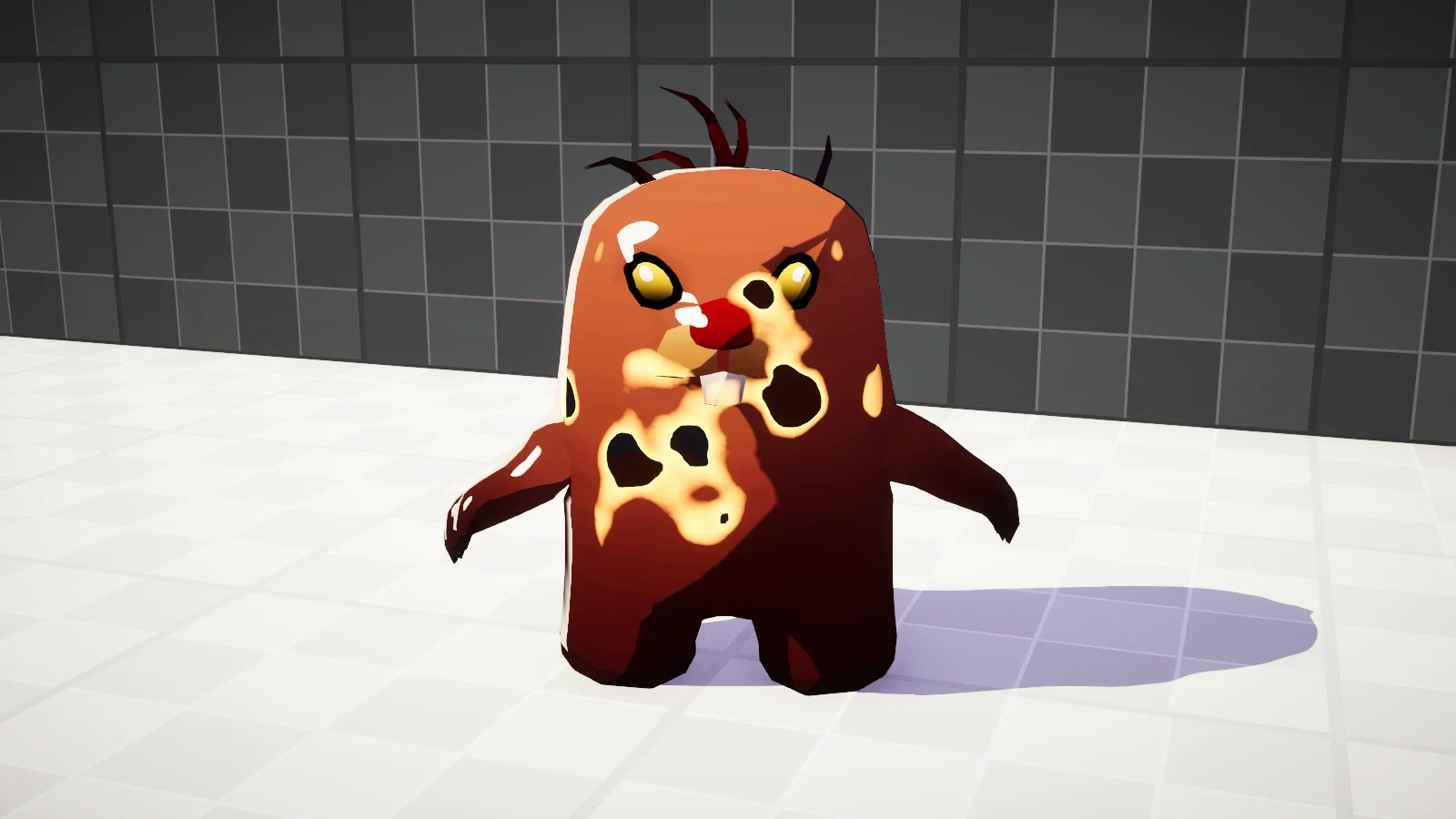

Bước 5: cháy loang từ chỗ trúng đòn
Hình dạng thứ hai là hình cầu: t là khoảng cách từ điểm tới một tâm, chia cho bán kính.
float3 positionWS = TransformObjectToWorld(positionOS);
half shape = saturate(distance(positionWS, _SphereCenter.xyz) / max(_SphereRadius, 1e-4));
Điểm sát tâm có t gần 0 nên đi trước, điểm xa nhất có t bằng 1 nên đi sau cùng. Ý tưởng mặt nạ hình cầu mình tham khảo từ bài Spherical mask dissolve của Harry Alisavakis. Bài đó dùng biến global cho cả cảnh, ở đây mỗi vật một tâm riêng; phần 4 sẽ quay lại với biến global.
Bán kính do script tính: khoảng cách từ tâm tới điểm xa nhất trong các điểm mẫu, để Amount 1 luôn phủ hết vật.
Vector3 center = sphereCenter != null ? sphereCenter.position : sum / world.Length;
float radius = 0f;
foreach (var p in world) radius = Mathf.Max(radius, Vector3.Distance(center, p));

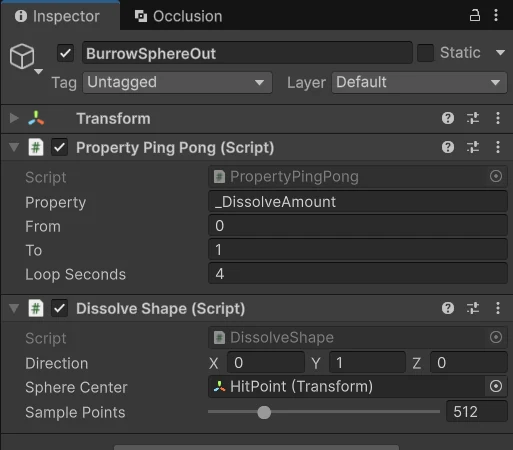

Tâm lấy từ một Transform. Khi đạn trúng quái, tạo một object con tại điểm trúng rồi gán vào sphereCenter:
void OnHit(RaycastHit hit, DissolveShape shape)
{
var point = new GameObject("HitPoint").transform;
point.SetParent(shape.transform, true);
point.position = hit.point;
shape.sphereCenter = point;
shape.Refit();
}
Làm con của quái thì khi quái còn đang ngã, lỗ cháy vẫn nằm đúng chỗ trên người nó. Lưu thẳng tọa độ hit.point thì quái ngã một đằng, lỗ cháy lơ lửng một nẻo.

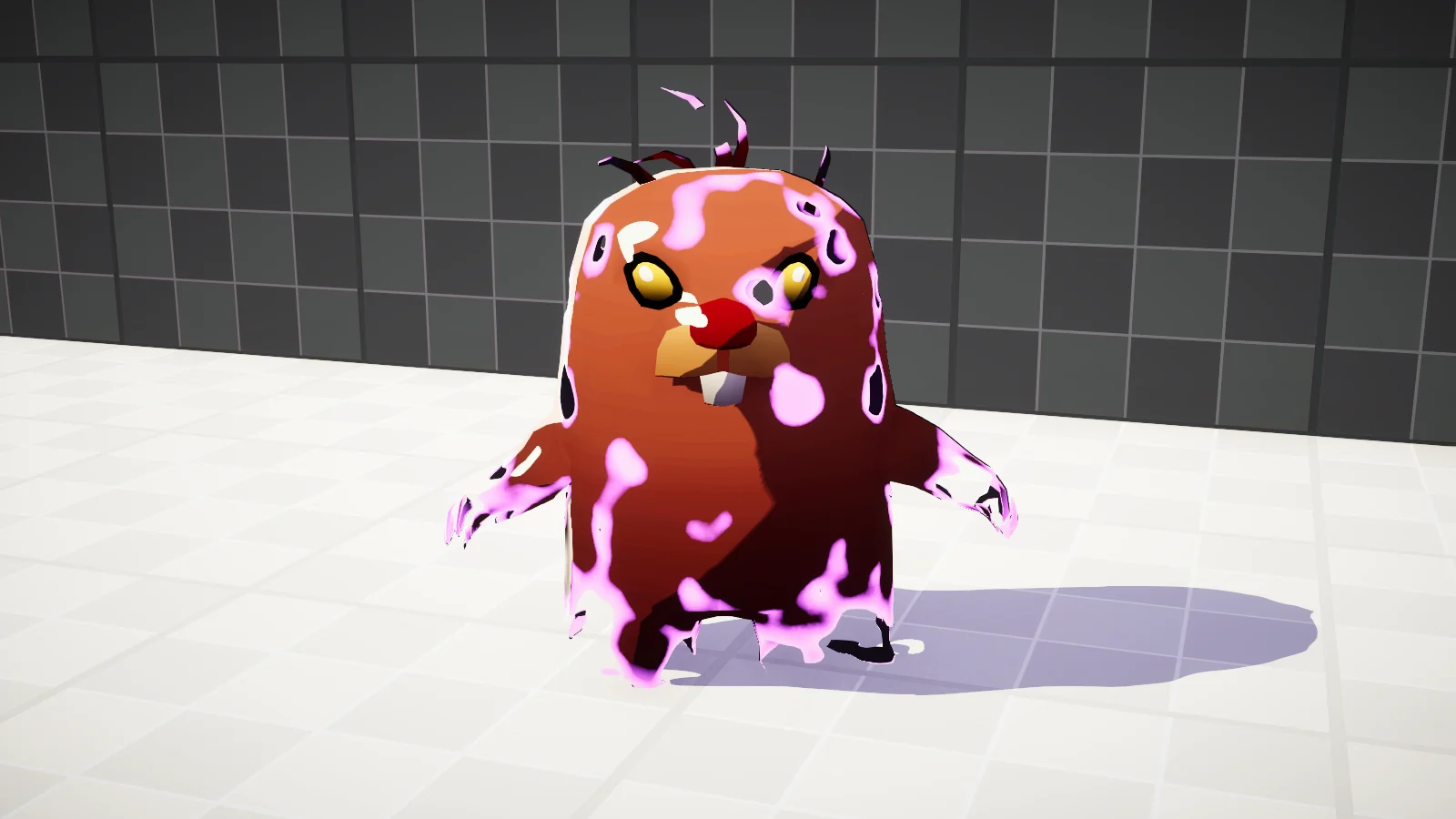

Bước 6: co dần từ ngoài vào
Đảo ngược gradient thì thứ tự đảo theo: điểm xa tâm nhất đi trước, tâm đi sau cùng.
shape = _SphereInvert > 0.5h ? 1.0h - shape : shape;
_SphereInvert là một số thực chứ không phải keyword, vì nó chỉ lật một phép trừ, rẻ hơn tạo thêm một bộ biến thể shader. Để tâm trống thì script dùng trọng tâm của các điểm mẫu. Kiểu này hợp với vật bị hút năng lượng, hoặc linh hồn thu dần vào một điểm trước khi biến mất.

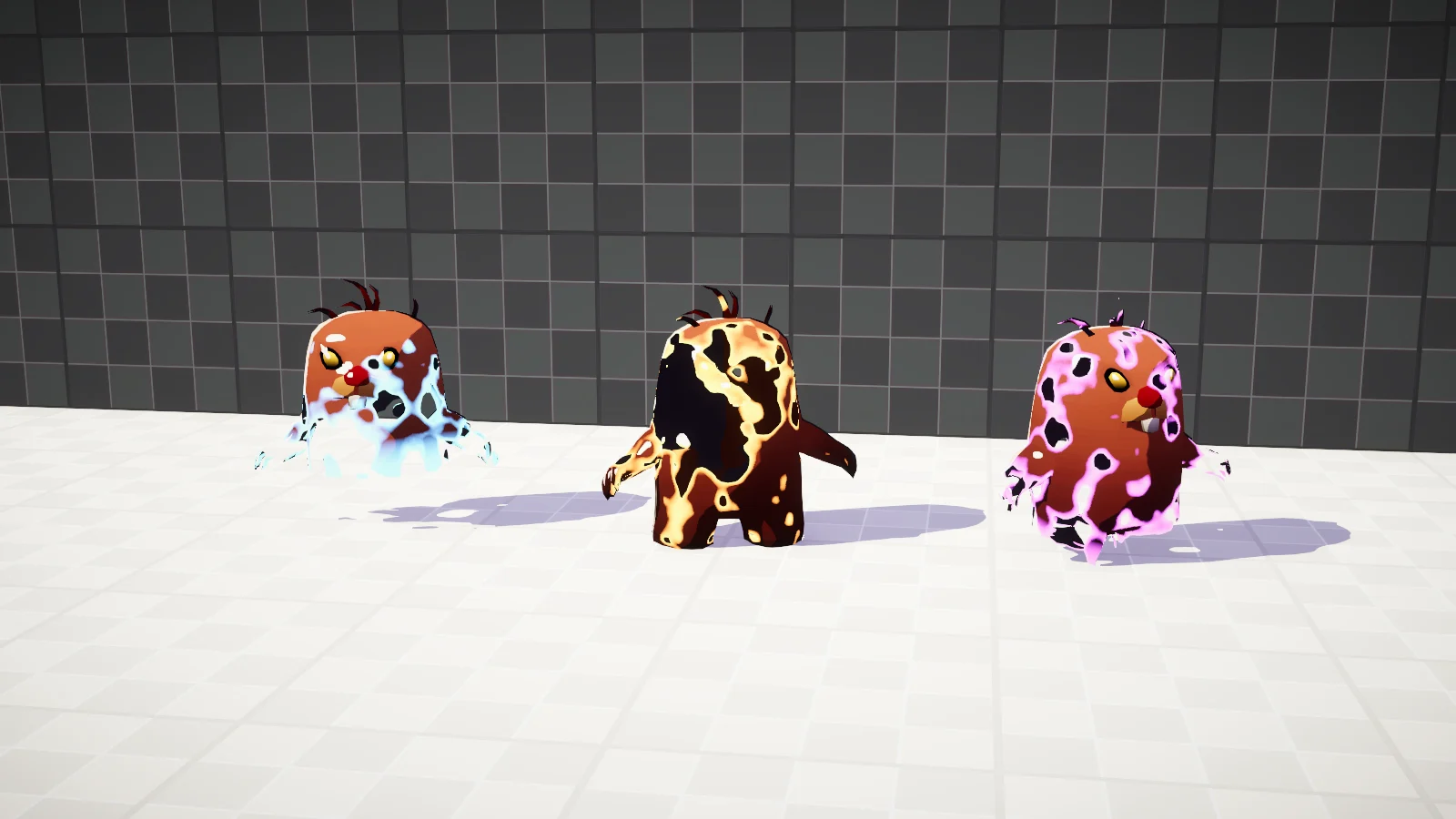

Viền tím, viền xanh, viền cam đều chỉ là _EdgeColor và _InsideColor khác nhau trên ba material. Màu viền kể câu chuyện nhiều không kém hình dạng: xanh lạnh đọc ra là công nghệ, cam đọc ra là lửa, tím đọc ra là phép thuật.
Tiếp theo
Đến giờ mọi thứ vẫn chỉ là cắt pixel, còn mesh đứng yên. Phần 3 cho vertex chuyển động theo dissolve: vỏ phồng lên ở chỗ đang cháy, và cả thân bị kéo về một điểm như bị hút vào cổng không gian.
File trong bài
Mọi file nằm trong bill-dissolve-urp.zip. Các file liên quan tới phần này:
Noise vẫn là Perlin_02, xem cách import ở phần 1.
Tham khảo
- Cyanilux: Dissolve Shader Breakdown, dissolve theo độ cao và chuyện phải đưa tổng gradient với noise về đúng khoảng.
- Harry Alisavakis: Spherical mask dissolve, mặt nạ hình cầu và viền phát sáng theo mask.
- Unity: SkinnedMeshRenderer.BakeMesh.
Burrow là asset từ Asset Store (Monsters Ultimate Pack), chỉ dùng để minh họa và không có trong gói tải về.
